一、产品简介
      ZJS系列在线式手动清洗过滤器适用于各种供水系统、工艺管路及工业循环水系统，特别是24小时连续运行的不停机系统，确保系统的安全可靠运行，是一种简洁高效的过滤器，广泛应用于石油、化工、冶金、环保、采矿、制药、食品、造纸等领域。
      本系列过滤器清洗模式两种：刷式和导流式。

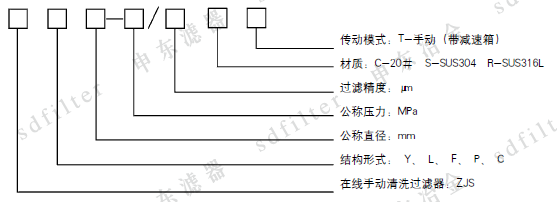

二、型号标注

三、工作原理与结构特点
      ZJS系列刷式手动清洗过滤器是一种过滤与清洗同步实现的过滤装置，由碳钢或不锈钢筒体、不锈钢刷、不锈钢楔形滤网、压力表及排污阀等组成。流体经过滤器后，杂质被拦截在滤筒内壁，当进出口压力表产生一定压差时，无需停机拆卸过滤器，只要打开排污阀轻轻转动手柄，使刷子在滤筒内壁作圆周运动，把杂质从滤筒光滑的内壁上刷下，随水力方向排出，即可完成清洗过程。
      ZJS系列导流式手动清洗过滤器工作原理参见ZJDP型自洁式过滤器部分。

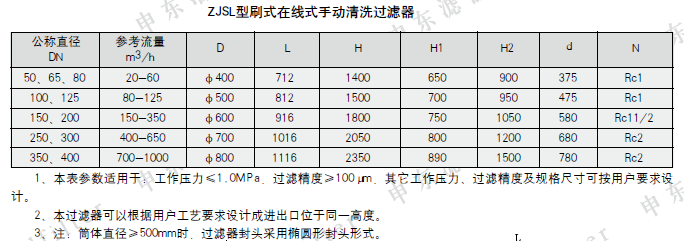

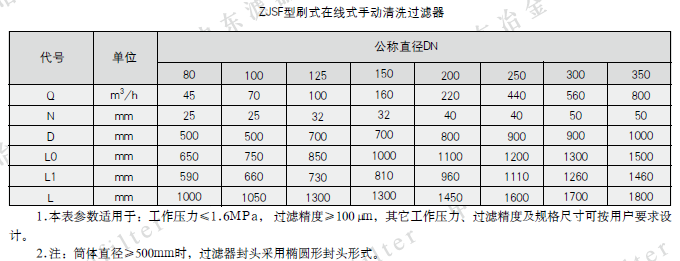

四、主要技术参数

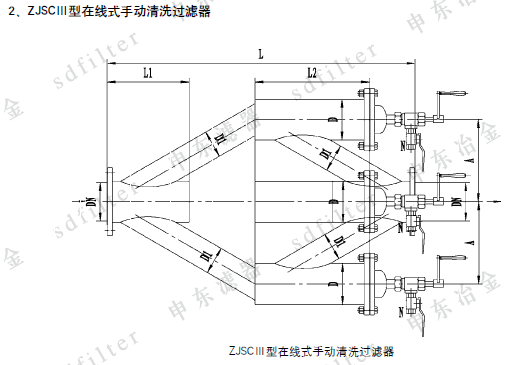

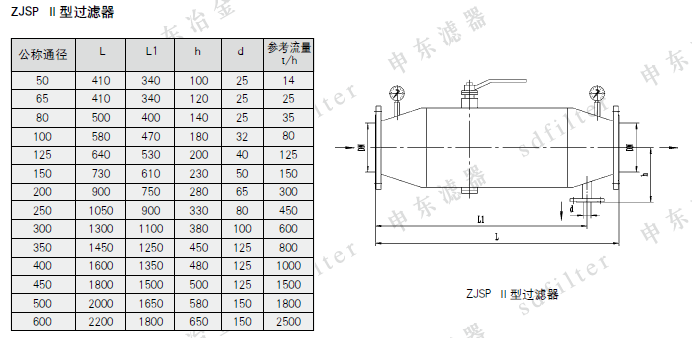

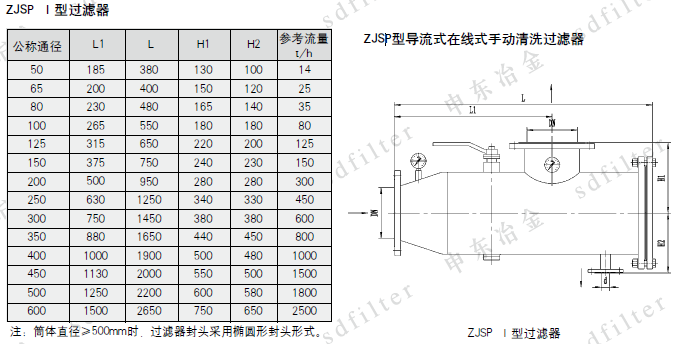

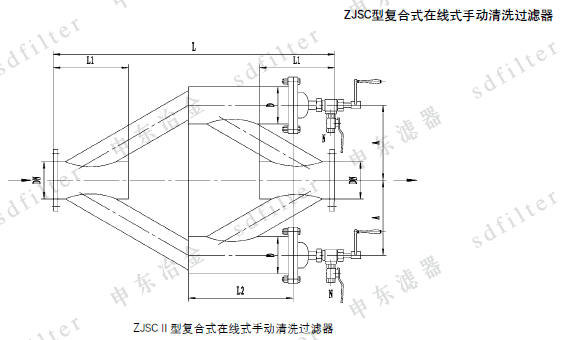

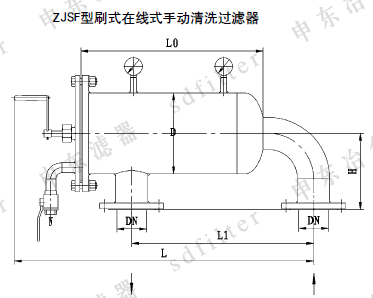

五、结构形式及外形尺寸











六、注意事项
      ZJS型在线式手动清洗过滤器可水平或垂直安装，安装时应注意外壳上箭头方向必须与水流方向一致。

七、订货须知
      1、本公司生产的Z J S系列过滤器，公称压力等级为0.6、1.0、1.6、2.5、4.0、6.3M P a,采用化工部HG20592标准，用户如采用GB、JB、ANSI、JIS等法兰标准，请在合同中注明。
      2、过滤器型号所注材质：C-20号碳钢，S-1Cr18Ni9Ti/0Cr18Ni9,R-316L;如需特殊材料，请在合同中注明。
      3、选购过滤器时，敬请用户正确书写型号、规格及操作模式，提供如下工况资料：
      a 最高工作压力
      b 最高工作温度
      c 过滤精度
      d 介质名称、浓度、粘度
      e 杂质含量比率、杂质粒径
      4、非标产品，可按用户提供的图纸及技术条件进行设计和制造。
