一、产品特性
      SW系列汽水混合器是新型节能环保产品，它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高、节省能源等特点，被广泛地使用在生活、生产用热水采暖和热力除氧等系统中，该加热器主要由喷管、壳体、网板、垫圈等部分组成。被加热水通过呈拉伐尔管状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小孔喷入水中，二者在高速流动中瞬时良好混合，以达到加热水的目的，调节蒸汽侧阀门（手动或电动调节阀），就可得到所需温度的热水。
      1、对于不同型号规格的加热器，在额定流量下，加热不同温度的热水所需蒸汽量可由下式计算：
                D0=D1C1(T2 T1)/(i0″C2T2)=D1(qT2 qT1)/(i″C2T2)
式中： D1—额定流量(t/h) D0—所需蒸汽量(t/h) T2—加热后的水温(℃) C1—水在T1温度下比热(KJ/Kg·℃)
C2—水在T2温度下比热(KJ/Kg·℃) T1—进入加热器水温(℃) i0″—进入加热器在压力P0下的饱和蒸汽热焓(KJ/Kg)

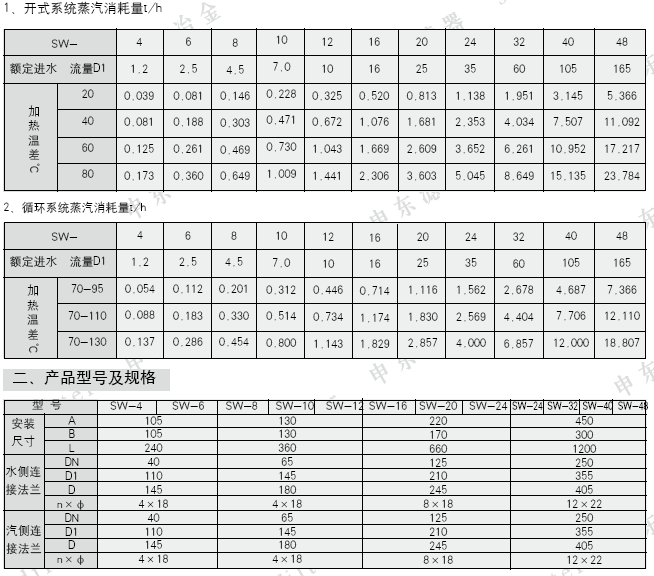

      2、在额定进入流量及蒸汽压力为0.4MPa下，不同加热温差与蒸汽消耗量的关系式：


三、安装使用说明
（一）本设备的使用条件：
1、安全运行条件：进入加热器的蒸汽压力——
SW-4～SW-24 P0≤1.6MPa, SW-32～SW-48 P0≤1.0MPa
2、良好运行条件：
SW-4～SW-24 P1+0.05≤ P0≤0.6MPa 式中：P0—— 蒸汽工作压力 (MPa)
SW-32～SW-48 P1+0.05≤ P0≤0.35MPa P1——进水压力 (MPa)
对于SW-32～SW-48产品在循环系统中，如果进水压力较高（不能满足P1+0.05≤P0条件时，加热器应装设在水泵的
吸水侧，采用热水循环泵，使之良好运行。
当热源采用过热蒸汽时，为降低噪声，可采用分段加热或蒸汽减温。

（二）运用范围：
1、用于热水采暖系统中，作加热设备，代替原面式（间接）换热器。（图四和图五）

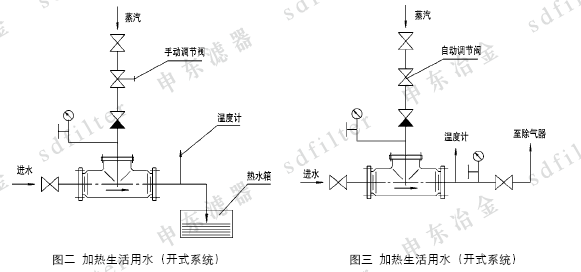

2、用于浴室加热热水送入水箱，代替热水箱中原高噪声、强振动的蒸汽直接加热方式（花管）。（图二）
3、用于除氧器预热软水（热力除氧）。（图三）

（三）安装方式：本设备采用水平或垂直安装均可。

（四）在热水采暖系统中，当动力源为电动循环泵，本加热器可装在水泵的出水侧，见图四，也可装在水泵的入水侧，见
图五。当动力源为蒸汽喷射泵时，本加热器只能安装在喷射泵的出水侧。

（五）在以电动泵为循环动力的热水采暖系统中，本加热器安装在水泵进水侧的条件：
A.加热器出口水温必须低于水泵入口压力下沸腾的水温，即不能使水泵入口之水汽化；
B.必须低于水泵本身允许的工作温度。

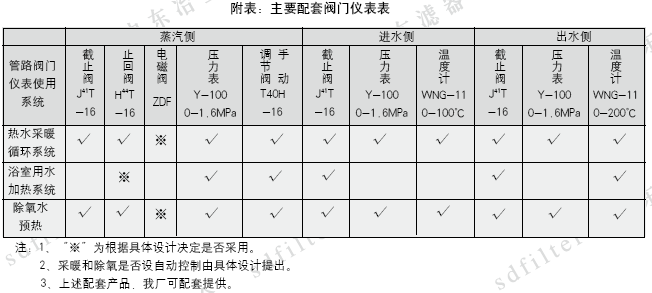

（六）使用系统中必须设置的阀门、仪表见附表；
（七）加热器系统中所用的阀门、仪表的安装位置可参照图四及图五。
（八）启停：1.在开式系统中，先开水侧阀门；后开蒸汽阀门；停止运行时，先关蒸汽阀门，再关水侧阀门。
2.在循环系统中，一般水的管路阀门是开的，只启、停水泵。因此投入使用时，先启动水泵，后
开蒸汽阀门；停止时，先关蒸汽阀门，后停水泵。
（九）对于经常停电的热水采暖系统，应在蒸汽管路上设置高温电磁阀。当有电时，电磁阀处于常开位置；当
停电时，电磁阀处于关闭位置，自动截断汽源，保障系统安全。
（十）为了防止水进入蒸汽管，故蒸汽管靠近加热器处应装设止回阀。
（十一）水的压力损失：本加热器装设在循环水泵出口侧，未加入蒸汽时，其压力损失为50K P a；当装在水泵
入口侧，未加入蒸汽时，其压力损失为0.15MPa左右。在加入温差△t≥20℃的蒸汽后，其压力损失为零。

四、订货须知
使用单位订货时，须向厂方提供以下资料，以便选择合理的加热器。
1、加热水量（或循环水量）D1 （t/h；) 2、饱和蒸汽压力P0 （MPa)；
3、进水压力P1 （MPa；) 4、进水温度T1 （℃)；
5、出水温度T2 (℃)
