一、概 述
      回程式离子交换器是采用处理水与再生液均为上进上出；再生液流向与设备运行时水的流向相反的逆流再生工艺。本设备设计先进合理，工艺成熟，具有工作交换容量大、周期制水量大、出水质量高、再生剂耗量低、节能效果好、交换剂不会乱层、设备占有空间小(新设备比老设备高度低1.5-2.0m)等优点。
      由于回程式离子交换器内树脂有效层和保护层被有效地隔开，互相无易位的可能，成功地解决了长期以来没有解决的逆流再生交换剂乱层问题。它不用任何压顶措施，而且对于交换与再生流速无严格限制，所以操作特别简单，容易掌握。
      该设备处理水和再生液均采取上进上出，水与再生液夹带悬浮物不易积压在树脂底部，容易清洗，省时省水。


二、用途和运用示例
      回程式离子交换器根据水处理工艺要求，分别填装强型或弱型的阳(阴)离子交换树脂，组成不同的水处理设备。
      该设备用途：N a床离子交换器可降低原水的硬度，用于水的软化；H床、N a床并联或串联可使原水软化和脱碱；H床、O H床组合可除去原水中各种盐类，获得高纯度的脱盐水。各种水处理流程可达到多种多样的水质要求，满足工业锅炉、电站锅炉、纺织、印染、电镀、冷却、饮料等各种用水的要求。

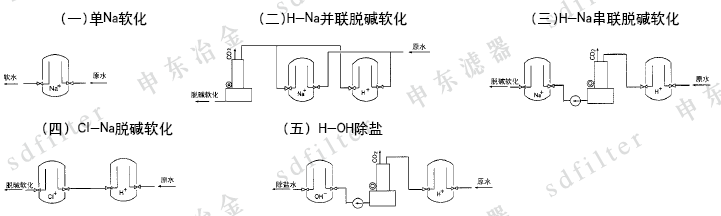

      各种水处理系统运用示例

三、操作工艺
      1、交换：原水由1进入至2流出，其流速自选，一般为20-25m/h。
      2、小反洗：由3进入至4排出，其时间为5-10min。
      3、再生：再生液由5进入至4排出，其流速自选，一般为3-5m/h。
      4、正洗：清水由1进入至6排出，其流速自选，一般为10-15m/h，排至出水合格为止。
      一般逆流再生固定床的大反洗和浮动床的体外擦洗在本设备上不必进行，因为本设备床底部不会积存污物，在交换和再生液的推动作用下，树脂层可以在两个方向上推动，使其阻力得到调整。

四、操作特点
      1、交换：原水从上部进水装置进入，经过树脂层交换后，从另一侧上部出水装置流出，水的交换流速可以自选，流速快慢不会搅乱床层。
      2、小反洗：反洗从清水装置进入，向上清洗表层，将悬浮物冲起，从上部进水装置流出。
3      、再生：再生液从上部出水装置进入，经过树脂层进行再生后，从另一侧上部进水装置流出，再生液流速可以自选，树脂层不会被搅乱，再生剂消耗低，再生时间短。
      4、正洗：正洗是原水从上部进水装置进入，经过树脂层从另一侧上部出水装置排出，正洗流速自选，快慢均可，不会搅乱床层。

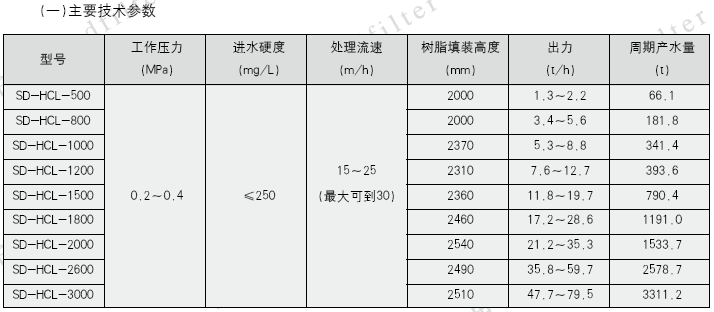

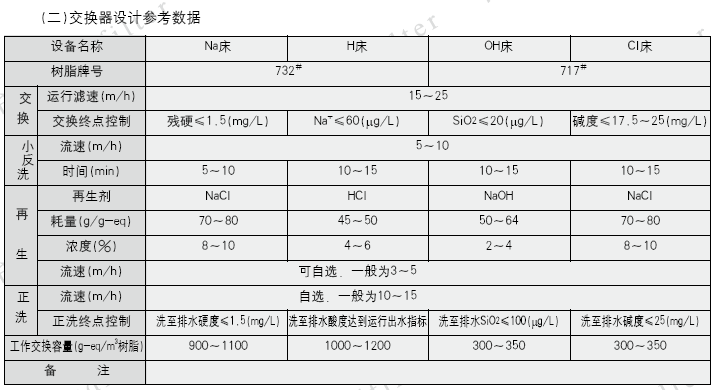

五、技术数据
