一、概 述
      “过滤”是当今水处理不可缺少的技术环节。SQ型全自动过滤装置开创了国内过滤技术新潮流。从进水、过滤、出水、反冲洗及排污等全靠水力作用，实现全自动工作，无需专人操作管理。由此，将彻底取代我国几十年所生产的，适用于水处理的各类型过滤设备，具有较高的节水、节电、节人工、占地小、排污少等优点。该装置的应用，将使我国水处理过滤技术的重大突破，以及缓解我国水资源紧缺状况起到积极作用，为工矿企业实现自动化管理提供了可靠的单元，该装置的及时使用将会给国家及企业单位带来巨大的经济效益、社会效益及环境效益。


二、适用范围
      SQ型系列全自动过滤装置，主要用以去除水中颗粒状杂质悬浮物，固体物及能形成吸附沉淀的过滤，提供符合各种不同用途的工业用水及生活用水。
      (1)用于城镇、农村、工矿企事业等场所制取自来水的净化过滤装置。
      (2)用于石油、化工、冶金、电力、纺织、医药、轻工、机制等生产过程的循环水旁滤装置。
      (3)用于高级宾馆、别墅、酒家、商厦等水景及游泳池的净化过程装置。
      (4)用于锅炉软化水及电力工业高纯水系统的预处理装置。
      (5)用于食品、工业及饮料工业的给水处理装置。
      (6)用于废水处理过程的中水道，作回用及净化过滤装置。

三、技术性能
      SQ型全自动过滤装置属非电控型过滤装置，利用预过滤水的重力压力及机械原理实现全自动工作。
      SQ型全自动过滤装置分：重力式、压力式二种。以下各设计参数均为重力式、压力式另设详图，一经采用，即另行提供。
      体外不设反冲洗水泵或水塔，进水、出水、反冲洗及排污等均不需设置操作阀门及相应的电控设施，从而节省泵房土建及大量的电控仪表及器材，无需专人操作管理，运行费用低廉。
      1.节约原水，产水量高，水的利用率≥97%（详见全国给水排水工程标准技术委员会测试资料）。
      2.不设反冲洗设施，且工作水头低(0.06MPa）所以它比国内其它过滤器节省电耗20%以上。
      3.结构简单，无任何配套设施，节省管材及土建基础，体积小室内外均可设置，无需特殊厂房要求，因而节省基建投资，辅助设施及安装费用。
      4.主要部件为国家标准件，本体材料为碳钢。
      5.出水水质为0.5～10NTU之间，用户可根据需要任意调节。

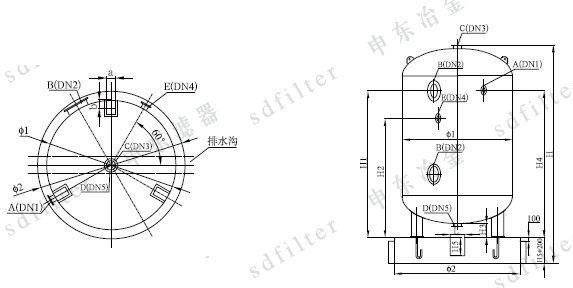

四、外形结构图

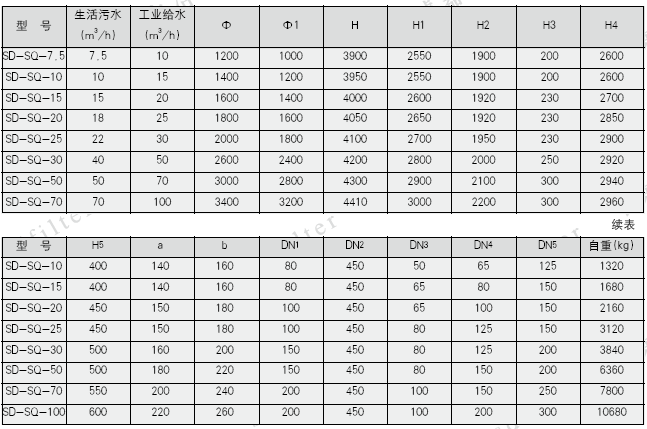

五、SD-SQ型全自动过滤器尺寸参数表

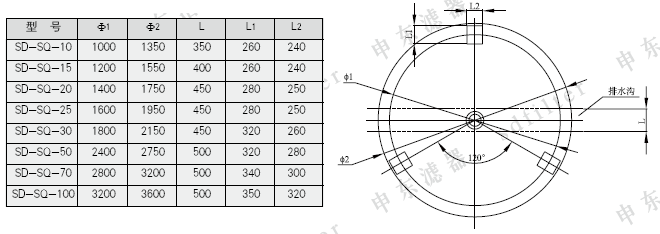

六、基础预埋件尺寸图

七、安装维修
      (1)SQ型全自动过滤装置结构简单，进、出水管及反冲排污均不需设置操作阀门，本装置运至现场就位后接通进、出水管道及排污管口就可投入运行。排污管口也可直接排入下水道。
      (2)本过滤装置，安装要求垂直度偏差≤±10℃。
      (3)进水管道上要加装压力表(0-0.6MPa)。
      (4)过滤装置每半年补充一次滤料，先人工停止进水，放空：打开人孔及手孔，补充滤料至设计高度，每年检修维护一次，检查时，先人工停止进水，并放空打开人孔及手孔，取出滤料，人工进入滤器，进行检修维护，先检查平衡箱工作是否灵活，锈蚀的另部件要切换，损坏的帽要更换，堵塞的滤帽要疏通，最后补充滤料至设计高度。
