一、设备概述
      纤维球过滤器采用涤层技术直接过滤的方式，不需投加药剂，（投加的效果更佳）。可将不易用沉淀去除的微小悬浮物截留。根据水源水质，（悬浮物含量多少，颗粒大小），选用不同规格的滤球可达到满意的处理效果。周期的长短与源水悬浮物含量和工作滤速有关，本设备设计滤速为30m/h，最高可达50m/h，滤速比传统砂滤料高3-5倍，用于污水处理COD去除率一般在10-30％之间。

二、设备滤材特征
      由纤维丝结扎而成的纤维球滤料与传统的刚性颗粒滤料不同，它是弹性滤料，它的空隙率大，在过滤过程中，滤层空隙率沿水流方向逐渐变小，比较符合理想滤料上大下小的空隙分布，与传统滤料相比，纤维球滤料具有滤速高（20-40m/h)，截泥量大，工作周期长等优点。当进水悬浮物在70m g/l左右时，出水可保证在5m g/l以下，所以具有以下特征：
      (1)柔性介质 能压缩 易还原； (2)理想滤层 上疏松 下致密； (3)比重适中 易反洗 耗水少；
      (4)化纤材质 耐磨损 抗腐蚀； (5)适应性强 规格全 用途广； (6)效益显著 不加药 高滤速；
      (7)设备紧凑 占地少 效益高； (8)管理方便 易操作 好检修。

三、滤材的性能

四、技术性能

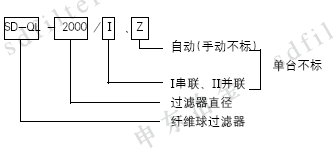

五、型号说明

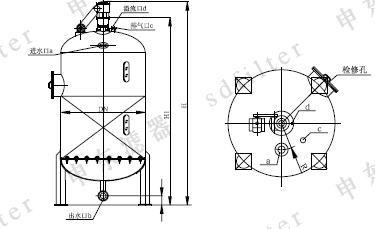

六、单台过滤器外形结构图示

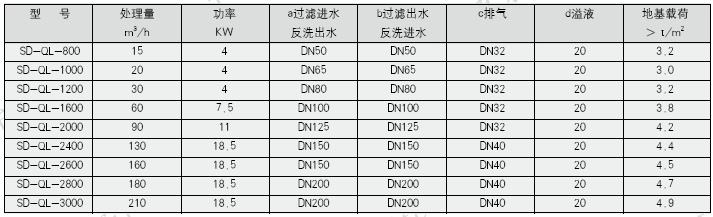

七、单台SD-QL型纤维球过滤器技术参数

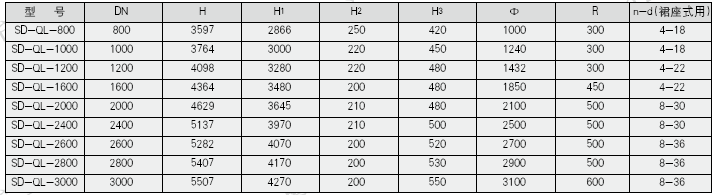

八、单台SD-QL型纤维过滤器外形尺寸

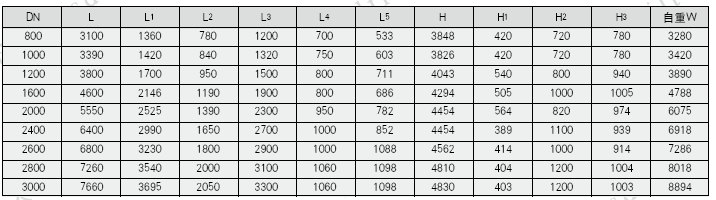

九、串联、并联自动(手动)SD-QL型纤维球过滤器外形尺寸图表

十、串联自动(手动)JL-QL型纤维球过滤系统外形尺寸

十一、并联自动(手动)SD-QL型纤维球过滤系统外形尺寸

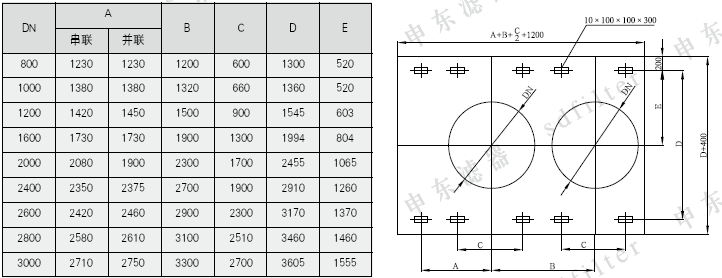

十二、串、并联自动(手动)SD-QL型纤维球过滤基础尺寸

十三、设备的选用、安装及其他
      1.本系列设备的选用可根据用户的原水水质情况，过滤出水要求等确定规格及流速、流量的控制来满足出水要求。
      2.本系列设备采用Q235钢衬防腐材质，也可根据用户实际水源性质过滤要求，采用耐酸碱腐蚀的Q235钢内衬橡胶材质。
      3.设备供货范围：包括过滤器本体，阀门，连接管道，压力表、取样阀、到阀门的进出口法兰为止。外接管道、水泵、气源风机、配电柜等由用户自配或由我公司配套供货。
      4.本设备一般要求安装在室内，在非冰冻地区，安装室外时，则应建防晒遮阳栅罩。
      5.本系列设备为立式装置，安装时，要求与基础平面保持垂直。
      6.如用户有特殊要求，我公司可另行设计加工，按用户要求供货。
      7.订货时请按我公司规定的技术要求，将进水水质标注在合同上，便于选择滤料规格和确定填充量，从而保证处理效果。
