一、概 述
      本设备是给水和废水处理工程中理想的投药设备，适用于固体药剂的投加，如硫酸亚铁、聚合硫酸铁、硫酸、三氯化铁、固化氢氧化钠等。

二、特 点
      1、SDYT溶药加药设备采用水力搅拌，不需压缩空气和机械搅拌装置，节能省电，操作方便，占地面积少；
      2、SDYT溶药加药设备设有过滤设施和清渣措施，延长了过滤周期，保证了药剂质量；
      3、SDYT溶药加药设备投量准确，节省药剂；
      4、SDYT溶药加药设备采用塑料封闭式结构，耐腐蚀，防止了酸性气体对空气的污染。

三、型号说明

四、规格和性能
      SDYT溶药加药设备共有五种规格，每种规格均有A型和B型，A型的接管均在设备正面的左侧，B型的接管均在设备正面的右侧。
      SDYT溶药加药设备有两种投药方式：既压力式和重力式。

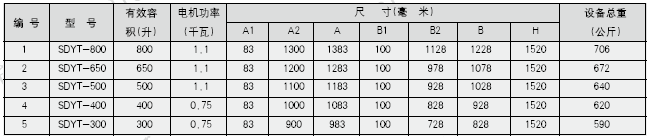

五、安装尺寸表

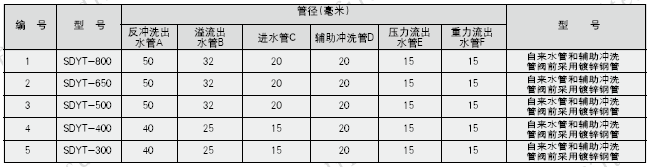

六、管口表

七、操作使用步骤
      打开自来水阀门往设备中充水，至最高水位刻度后关闭阀门。
      按所需浓度，准确称出固体药剂重量，从设备上部加药孔加入溶药过滤间，盖好加药孔盖。
      打开搅拌系统管路上的阀门(水泵左侧阀门和设备下部过滤出水联通管上阀门)，关闭反冲洗泵系统管路上阀门(泵右侧阀门)和流量计上的阀门。
      启动水泵进行水力搅拌，固化药剂不断被溶解，直至完全溶解后停泵，所需浓度药液即可配成。
      投配已配好的药液时，应先关闭反冲洗系统管上的阀门，然后再启动泵，打开流量计上的阀门投入正常工作，循环系统管上的阀门是否关闭可视具体情况全部关闭或部分关闭。
      溶药过滤间与溶液贮存间之间的联通阀(在设备底部)只有反冲洗滤层时才完全关闭，平时均处于开启状态。
      投配次氯酸钙、氢氧化钙等渣量大的药剂时，应将药剂装入药袋，不溶解的渣积存在袋内可及时消除，以延长过滤周期。
      当反冲洗滤料时，应关闭循环系统管上阀门和设备底部溶药间和贮液间之间的联通阀门。然后，先打开自来水管阀，再打开辅助冲洗管阀门(应徐徐开起，以免滤料流失)，并启动水泵进行反冲洗，反冲洗水由反冲洗水管排入下水道(应用漏斗排出，以便观察滤料不否洗净)。反冲洗完毕后将反冲洗系统管上阀关闭，并将联通管上阀开启，恢复正常工作。

八、安装外形尺寸图

九、订货须知
      1、选用SDYT溶药投药设备溶解氢氧化钠时，应符合下列条件：
      (1)配备浓度不应大于10%。
      (2)自来水温度不超过30℃。
      (3)氢氧化钠应分多次加入，不可一次投入。
      (4)加入氢氧化钠前必须将水注满关开动泵循环搅动。
      2、应注明设备型号，规格，药剂名称，如SDYT800，容积800升，投配食盐。
      3、应注明A型和B型。
      4、本设备出厂时，全部检验合格，用户须接通电源、水源和排水管，即可使用，如需要零备件，另外订购。
