一、产品简介
      SDW无负压给水设备（以下简称设备）是我公司在原有的SDHLS变频恒压供水系列产品上升级换代产品。
      我国《城市供水条例》规定：“禁止在城市公共供水管道上直接装泵抽水！这是因为抽水时产生的负压会影响周围其它用户水，甚至造成管道损坏。”
      所以在工程设计时首先建一个水池或水箱，把市政供水先放入水池，再用增压泵加压到用户供水管网，存在如下缺点：
      (1)、投资大——建水池（水箱）、因水池水源容易被污染需重新上水处理设备、加上日常定期清洗、消毒水池（箱）的开支。
      (2)、水源容易被污染——由于水池（箱）敞开的，所以杂物、微生物、小动物尸体等容易污染水源。尤其在夏季更容易变质、变味。
      (3)、能源浪费——市政管网压力先变零，再从零开始加压，原有压力白白浪费，并放大增压泵型号。
      (4)、水资源浪费——水池水容易渗水、跑水、漏水、蒸发，再加上定期冲洗、消毒既费力又费水。
      (5)、噪音大——当水池（水箱）因用水而水位下降，自来水进水巨大的水冲流声，原有DL泵运转的噪声。
      选用我公司生产的SDW系列无负压给水系统，以上问题统统解决。

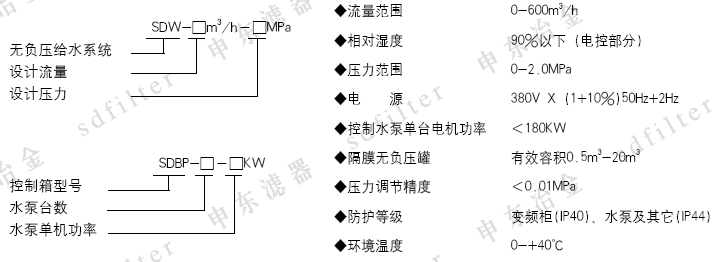

二、型号标识

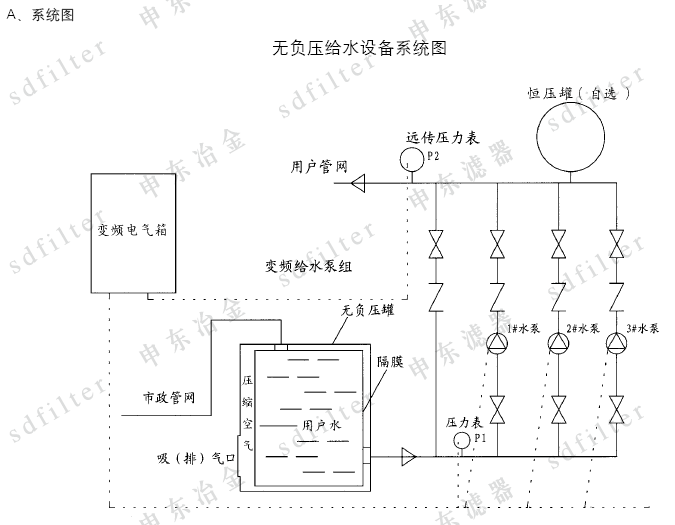

三、系统原理

B、工作原理
      (1)、当自来水的压力P1低于用户所需的设定压力P2时，控制系统会自动控制变频泵软启动运行，直到用户管网的实际压力P=P2，变频器控制变频泵以一恒定的转速运行，自来水的压力P1越高，变频泵的转速就越低，自来水的压力P1越低，变频泵的转速就越高。当自来水的压力P1=P2时，变频泵就延时休眠，即充分利用了自来水原有的压力，以确保用户所需要的压力恒定。当压力下跌到唤醒值时，水泵自动唤醒。
      (2)、变频泵的进水口与隔膜无负压罐相连，微机时刻检测隔膜无负压罐内的压力，通过吸(排)气来稳定隔膜无负压罐内的压力和自来水进水的压力使之不产生负压，从而确保自来水管网的正常供水。
      (3)、自来水停水，设备自动停机，来水自动开机，停电自行恢复自来水的常压供水。
      (4)、当产生瞬时负压时先延时停止所有的工频泵，再延时变频减速、不停机，既能保证用户用水、又可以缓和负压情况。
四、系统优点、特点
      1、节约总投资70%
      不用建水池或水箱，与自来水管道直接连接加压供水，可充分利用自来水原有的压力，缩小水泵功率50%。
      2、节水20%
      全封闭结构,杜绝了跑、冒、滴、漏、渗、加上定期清洗、消毒等浪费水资源的现象与自来水管道直接串接。
      3、节电70%
      可充分利用自来水管道原有的压力，差多少，补多少，自来水满足要求时，设备就停止工作，节能效果极其显著，可达50%-90%以上。例如某小区楼高为6层，用水高峰期自来水可以供到4层，用水低峰期可以供到6层，那么采用此设备在用水高峰期对5-6层进行加压，在用水低峰期设备就休眠（停止工作）。停电可恢复自来水的常压供水。这种供水方式耗能小，设备运行费用低，使用经济，节省日常用电开支。
      4、水质纯净
      纯净水的自来水经过设备加压后直接供到用户，无负压隔膜罐采用天然食品级胶板，密封连接，自来水与空气完全隔离开，水源没有任何污染，水质质量好，用户可以喝到符合卫生标准的饮用水，采用微机变频软启动恒压控制，供水压力平稳，水压稳定。
      5、节省人力、物力
      使用该设备水质没有污染，不需要安装消毒设备，进一步节省投资。使用非常经济，因没有水池或水箱，节省了定期清洗、消毒的费用。
      6、低 噪 音
      由于水泵通过无负压罐直接与自来水连接，所以没有自来水进水巨大的水冲流声；系统由于采用我公司配用与国际同步的低转速生活专用泵，大大降低因水泵运转而带来的噪声。
      7、节省占地、节省安装工时
      不用建水池，不用安装水箱，成套设备出厂，到现场后，用户的自来水进水管和出水管直接与设备对接即可，施工简单，施工周期短，占地面积小。

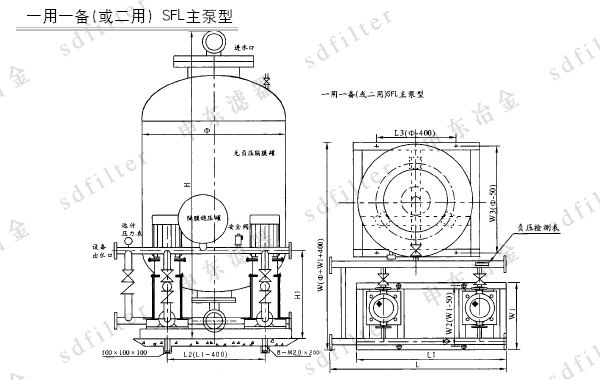

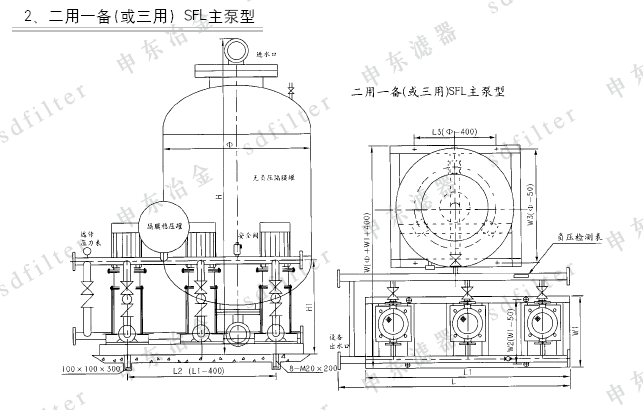

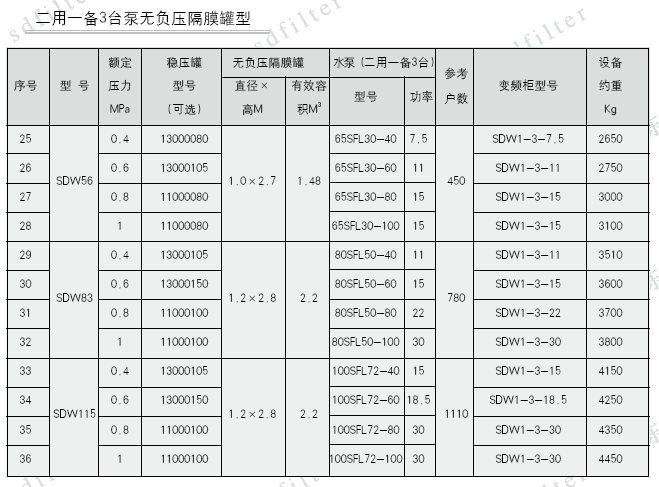

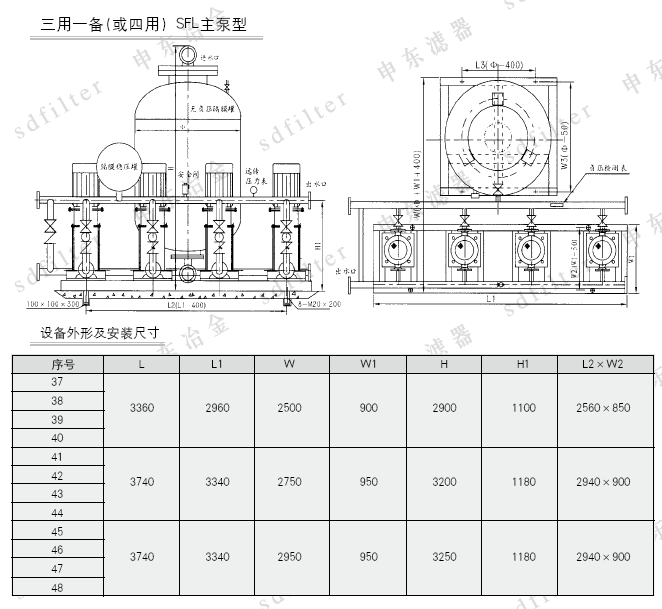

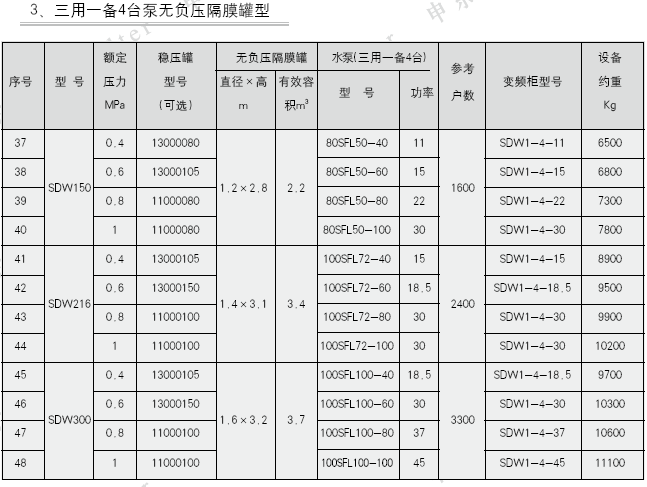

五、设备选型







选型注意事项
      1、胶囊无负压给水设备是在我公司SD H LS变频恒压供水设备基础上，开发而来的新型供水设备，其选型可根据S D H L S选型办法：大功率主泵可选用供大泵休眠后小流量用稳压泵，根据需要可选稳压气压罐。用水流量、供水压力所选水泵型号均可同SD H LS选型办法。用水标准可按每户约0.11m3/h计算。选用水泵扬程可按水泵至用户最不利点的垂直高度。

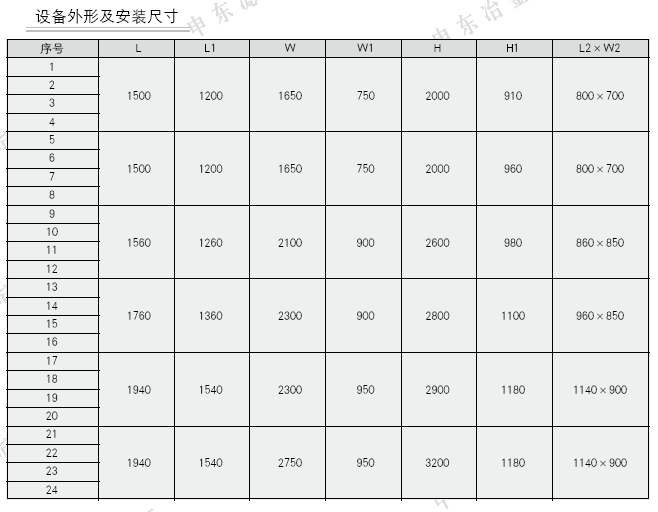

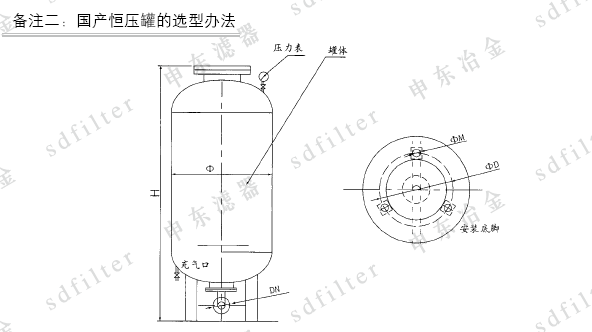

      2、以上无负压隔膜罐，都可以根据客户的实际情况自由组合。

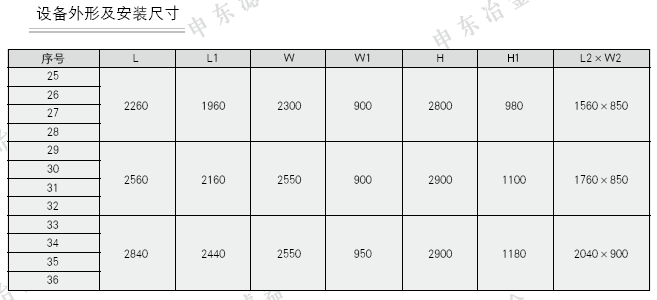

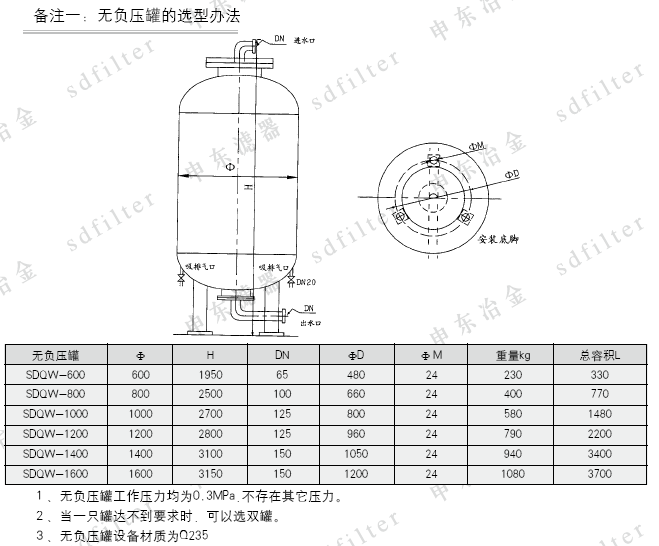

      3、以上无负压罐的大小是按自来水流量能满足用户最高峰用水量而定，如不能满足，按以下公式：
      V=(Q1-Q2)Xt
      V罐的有效容积，Q1用户高峰用水量，Q2自来水高峰水流量，t高峰用水量持续时间。


设备使用及维护
      开箱及检查
      1、开箱时请查收以下资料：
      (1)产品合格证1份
      (2)产品使用说明书1份
      (3)电气控制柜原理图1份
      (4)设备安装基础图1份
      2、按提供图纸进行查验，设备不应具有缺件、损坏和锈蚀等现象。
      3、贮存应注意避免潮湿爆晒。
安装与调试
      1.设备基础尺寸应按厂家提供的基础图施工，其位置和标高应符合工程设计及J231中“设备基础尺寸和位置的质量要求”；
      2.设备就位后用水平仪找平，其纵横向水平度应小于0.1%；
      3.设备安装找平后，用膨胀水泥对基础进行二次灌浆，保养24h后再进行配管；
      4.远传压力表插座1，2，3（黄、蓝、红）分别接端子1，2，3。或用万用表测远传压力表的电阻值，电阻值最大的为1和2，另一根为3，与3电阻值小的为1，与3电阻值大的为2。最好用万用表检测一下，否则接错线将烧坏表。
      5.远传压力表应安装至用户管网上，出口止回阀后的总管上。
      6.负压检测表，靠电接点压力表检测，电接点压力表公共点(黑线)接“1”、上限(红线)接“2”、下限(绿线)接“3”。上限为自来水的压力(一般为0.3MPa），下限为不产生负压压力(一般为0.05MPa）。
      7.变频柜送电后，严禁先动变频器参数。
      8.打开水泵排气阀，排除气体。
      9.本系统第一次启动或维护、维修后，起动时应打开进水阀，关闭出口阀门。检查系统各处是否有泻漏。如有应将泻漏排除后再进行启动。
      10.首先检查水泵在自动时水泵转向，如为反转则对调电源进线任意两相线线位；再转到手动起动每台泵，如为反转同样对调水泵电机线。
      11.用户用水压力出厂一般设为水泵扬程的90%(从ABB变频器4020设定）。
      12.把开转换开关打到“停”，按变频器上的“MENU”键，显示“99”，按上下键进入参数40组，再按“ENTER”，显示“4001”，按上下键进入参数4020，再按住“ENTER”键2秒变频器上显示 ％，然后按上下键修改 ％的值，最后按“ENTER”键消失，修改完毕。4014为变频休眠频率，设定为无人用水时变频运行频率(约为35-42Hz)。4015为休眠唤醒值，设定为恒定压力的百分比(一般为4020的80%)。其余参数修改，详见《SAMI，GS用户手册》。注0127为管网实际压力值显示值，4020可参考0127值。例管网压力为0.5MPa时0127显示20%，如要设定值为0.5MPa时，4020可设为20%。
3202为带小泵成套系统的压力下限加泵压力(一般为4020的90%）。
1401设8
3203为不带小泵成套系统的压力下限加泵频率(一般为50Hz）。
1401设7
3205为不带小泵成套系统的压力上限减泵频率(一般为35Hz）。
1402设10
3206为带小泵成套系统的压力上限减泵压力(一般为4020的100%）。
1402设9

使用与操作
      1.设备使用前手盘水泵转子，应无摩擦、卡滞现象；
      2.用500V低压插表检测电机绝缘，应为0.5MΩ以上；
      3.控制仪表及线路无损坏；
      4.全开水泵进口阀，关闭出口阀，逐一打开泵的排气阀，待液体充满泵腔后关闭排气阀；
      5.将转换开关置于手动位置，空载点动水泵，其运转方向与标注箭头一致；
      6.手动逐台启停水泵，检查水泵运转无异常现象。
维护与保养
      1.设备在投入运行前应对系统进行清理、吹扫，以免杂质进入泵体造成设备损坏；
      2.水泵不应在出口阀门全闭的情况下长期运行，也不应在性能曲线中驼峰处运行，更不能空运转。当轴封采用盘根密封的允许有10-20滴／min的泄漏；
      3.运行时轴承温度不得高于750℃；
      4.水泵在每运行500小时时应对轴承进行一次加油；
      5.设备长期停运应采取必要措施，防止设备玷污和锈蚀，冬季停运应采取防冻、保暖措施；
      6.运行设备应视水质情况定期排污。
