一、产 品 简 介
      南通申东冶金机械有限公司是空气过滤设备的专业制造商，从事空气处理系统的设计、制造和安装，并有丰富的现场施工经验，为宝钢、马钢、唐钢等钢铁厂及热电、制药、电子、石油、石化等行业提供空气过滤系统。

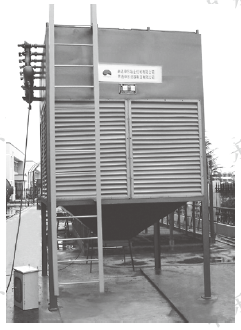

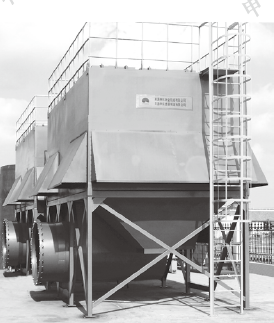

      SDAF型自洁式空气过滤器是目前国内比较新颖、先进的空气净化设备。与压缩机、燃气轮机、制氧机、高炉鼓风机等大型动力设备配套，减少大气中灰尘的吸入，确保此类设备安全正常运行。
      应用领域：冶金、电力、化工、制药、食品、汽车、航空、建材、烟草、造纸、铸造等行业。

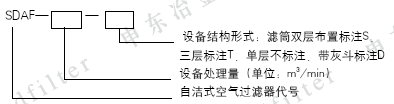

二、型 号 标 注

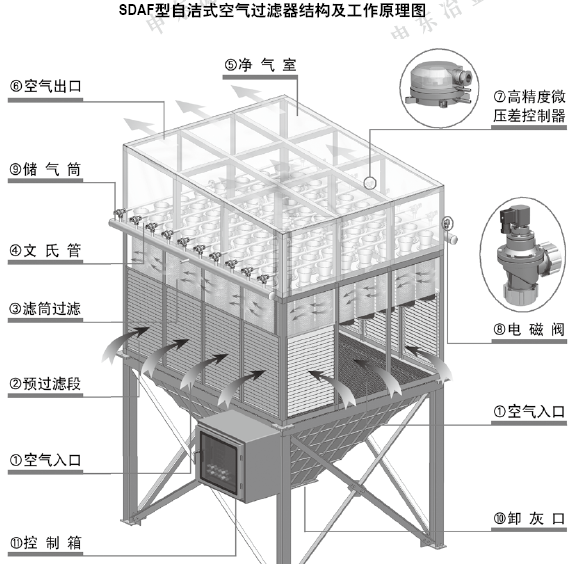

三、结构及工作原理
      S D A F型自洁式空气过滤器主要由钢制框架、进气预过滤段、滤筒、文氏管、脉冲自洁喷头、电磁阀、灰斗、卸灰阀、高精度微压差控制器、带PLC可编程序控制的电控箱或脉冲顺序控制仪等部分组成。
      工作原理：含尘空气进入①空气进口，通过②预过滤段、进入③滤筒进行过滤，过滤后洁净气体由④文氏管进入⑤净气室，然后由⑥空气出口进入压缩机等空气
动力设备，洁净的气体有助于这类设备安全、正常高效的运行。由于重力、静电、接触阻留、惯性扩散等综合作用，空气中的灰尘沉积在过滤器滤筒的外表面。
      随着滤筒外表面积聚灰尘的增多，滤筒内外的压差不断上升，此压差信号通过⑦差压控制器送入电控箱，当压差达设定值，电控箱便发出自洁指令，⑧电磁阀会瞬间打
开约0.1～0.2秒由⑨储气筒送出一股压力为0.4～0.6M Pa脉冲气流，经文氏管喷射、卷吸、压缩的作用把过滤器外壳的积灰吹掉，通过⑩卸灰口排出。
      这种反吹自洁过滤是间断的，每次仅少数筒(1～4个)处于反吹自洁状态，其余更多的筒仍在继续工作。所以SDAF型自洁式空气过滤器具有在线自洁功能，保证压缩机、鼓风机等空气动力设备的连续工作。
      另外，S D A F型自洁式空气过滤器的自洁模式还有定时、手动两种方式。三种自洁模式通过电控箱选择设定。

四、设 备 特 点
1、本设备的核心部件——滤筒，采用先进的进口名牌产品，诺迪克系列滤筒，产品品质符合D I N71459标准和IS07750/1标准；
2、设置了前置预过滤器，减轻了滤筒负担，进一步延长了滤筒的使用寿命，正常情况下滤筒寿命达2年以上；
3、过滤效率高，1μm达99.96%，2μm为99.99%；
4、阻力损失小，初始阻力△P＝120～300Pa；
5、在运行中若阻损异常升高，会自动发出报警信号；
6、引进的进口滤筒具有防潮功能。因此本设备在潮湿多雾地区运行不受影响，本设备自耗压缩空气量极小，仅为0.1～0.4m3/min，同时空气入口可设计成冷却空气和防结冰结构；
7、耗电量极小，电容量仅为100～500W；
8、占地面积小，大型设备可采用多层结构，并不多占地；
9、模块式组装结构，对客户的特殊要求均可满足；
10、结构简单、设备质量轻，质量仅为同容量布袋式空气过滤器的1/3～1/2。

五、设备应用范围
      各行业各种类型压缩空气站，特别适用于多级离心空气压缩机。小容量压缩机可多台合用一台S D A F型自洁式空气过滤器。大容量压缩机一台配一台为宜；
      钢铁厂的高炉鼓风机；
      制氧站的原料空压机；
      各种容量的燃气轮机；
      需较长时间运转的柴油机；
      对空气含尘量要求较高的集中空调系统。例如：计算机房、中央控制室、制药工业、食品工业、高级楼堂馆所等。

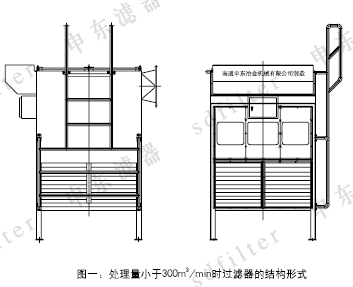

六、设备的几种结构形式
